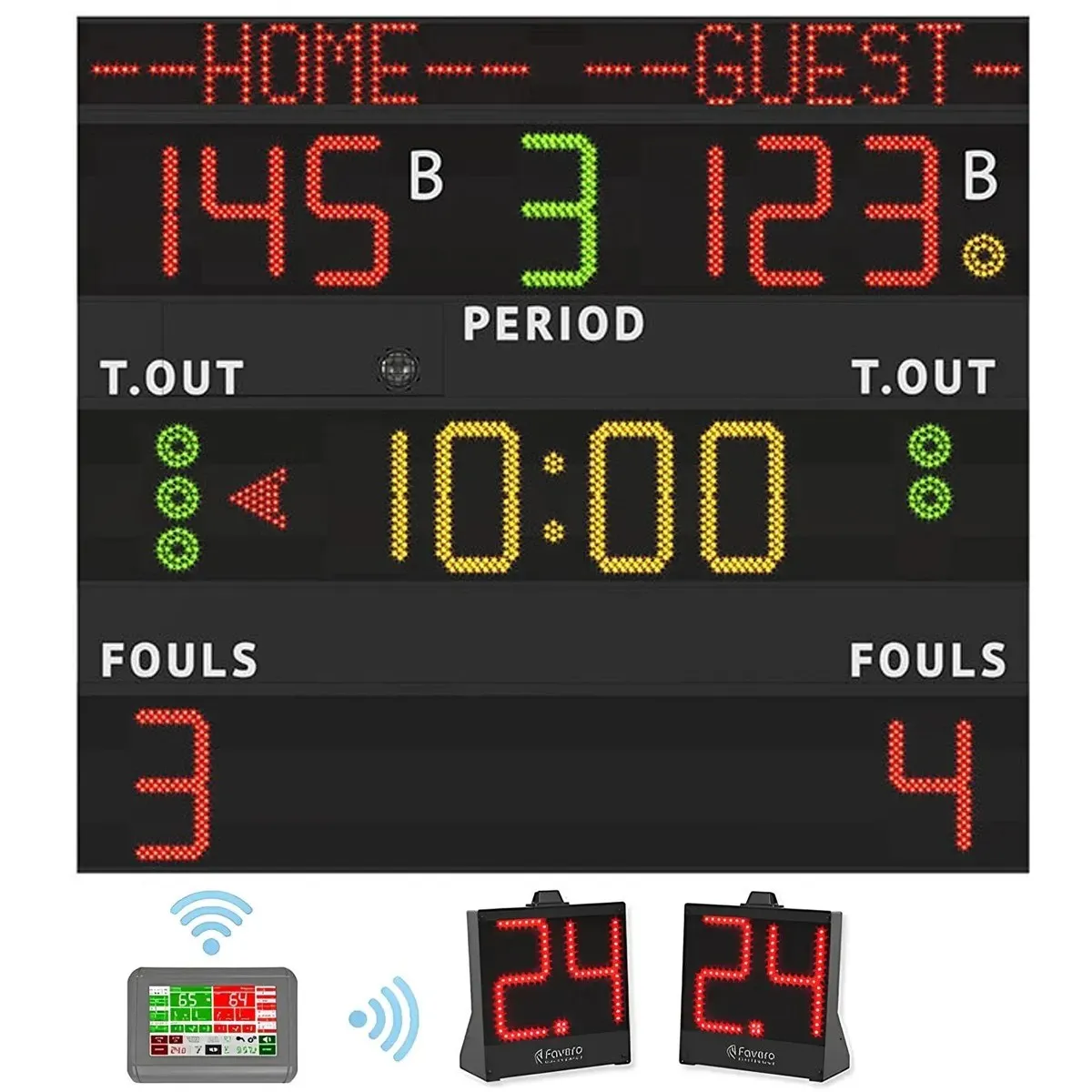

Tabellone segnapunti elettronico H30N FIBA con console e 24 secondi

Tabellone elettronico H30N FIBA completo di pannelli 24 secondi

Tabellone segnapunti multisport H30N progettato per grandi palestre e palazzetti dello sport. La configurazione permette di visualizzare i nomi delle squadre insieme a punteggi, cronometro, periodo, timeout, bonus, possesso e falli di squadra.

Il modello è omologato FIBA livello 2 ed è completo di console touchscreen da 7 pollici e pannelli per il conteggio dei 24 secondi. È indicato per pallacanestro, pallavolo, calcio a 5, pallamano, pallanuoto, hockey, tennis e altre discipline praticate in ambiente interno.

Nomi delle squadre programmabili

La versione H30N dispone di due aree dedicate alla visualizzazione dei nomi delle squadre, programmabili fino a 8 caratteri per squadra.

I caratteri sono alti 15,5 cm e risultano leggibili fino a circa 90 metri. I nomi possono essere impostati direttamente attraverso la console touchscreen compresa nella fornitura.

Cifre H30N leggibili fino a 130 metri

I punteggi delle squadre, il cronometro, il periodo e i falli di squadra vengono visualizzati mediante cifre luminose alte 30 cm, leggibili fino a una distanza indicativa di 130 metri.

L’angolo di visibilità di 150° assicura una lettura chiara anche dalle posizioni laterali delle tribune e del terreno di gioco.

Gestione di punteggi, falli e periodo

Il tabellone permette di visualizzare i punteggi delle due squadre da 0 a 199, il cronometro da 00:00 a 99:59, il periodo da 0 a 9 e i falli di squadra o set vinti da 0 a 9.

La dotazione comprende tre indicatori luminosi per i timeout di ciascuna squadra, un indicatore per il bonus e frecce dedicate al possesso, al servizio o al turno. Per la pallacanestro è inoltre presente il quadrato rosso previsto dal regolamento FIBA.

Nelle modalità pallavolo e tennis il display del cronometro può essere utilizzato per mostrare i set o game vinti, con valori da 0 a 4.

Omologazione FIBA livello 2

Il tabellone H30N è omologato FIBA livello 2 ed è configurato per visualizzare le informazioni richieste durante le competizioni di pallacanestro previste per questa categoria di impianti.

L’omologazione, le cifre alte 30 cm, i nomi programmabili e la presenza dei pannelli 24 secondi rendono questa configurazione adatta a competizioni, manifestazioni sportive e installazioni professionali in strutture di grandi dimensioni.

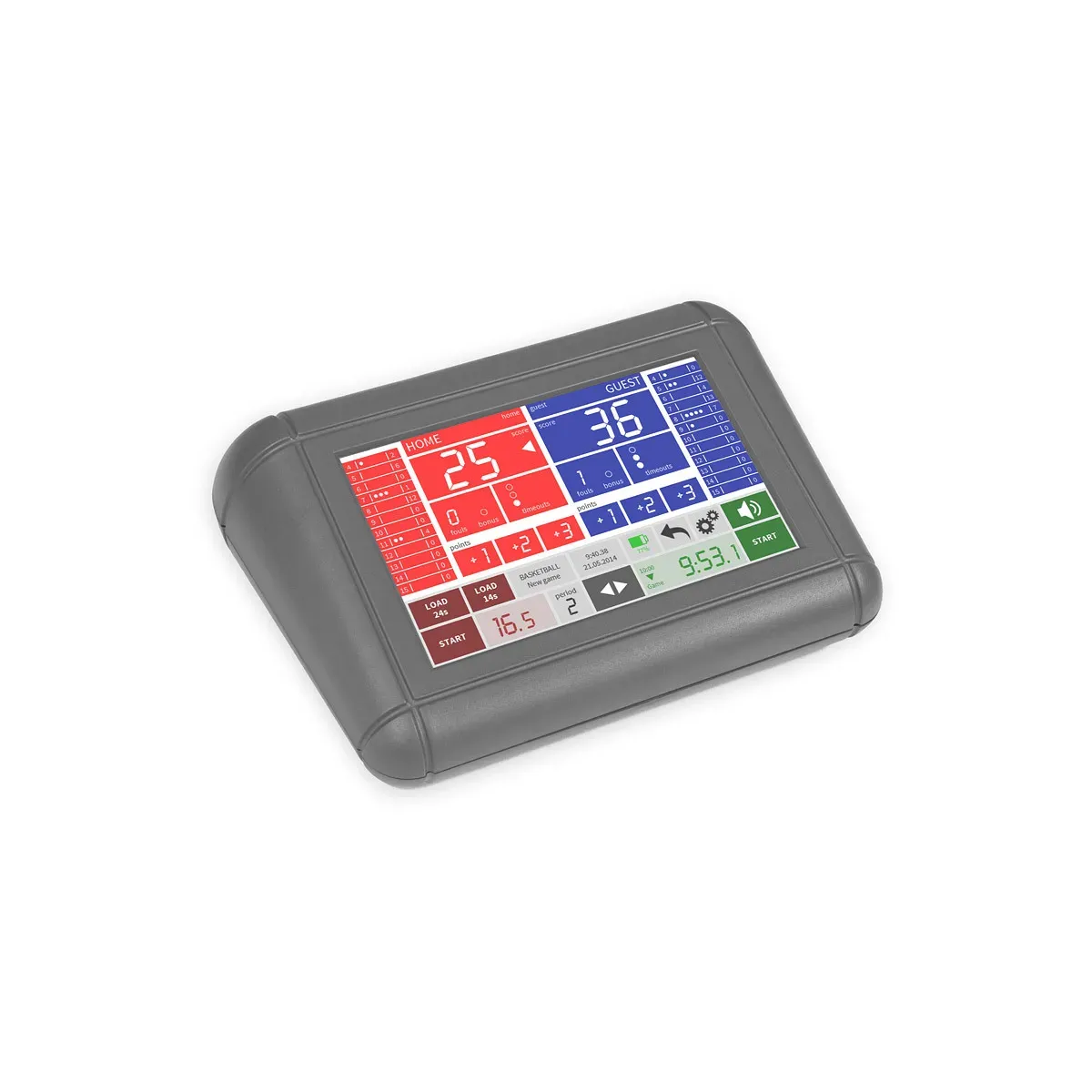

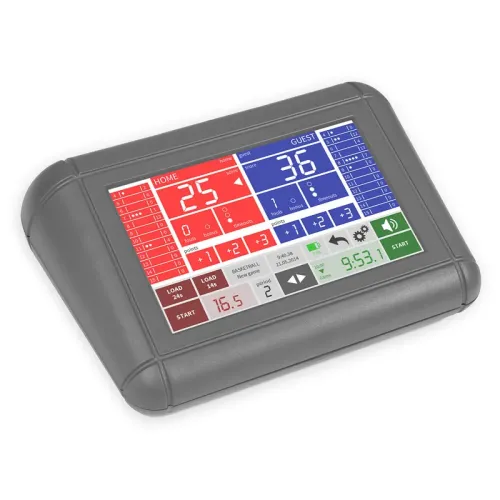

Console touchscreen compresa

La fornitura comprende una console con schermo touchscreen a colori da 7 pollici e batteria interna ricaricabile, con autonomia tipica di circa 14 ore.

L’interfaccia multisport permette di gestire nomi delle squadre, punteggi, cronometro, periodo, timeout, bonus, falli, indicatori di possesso e pannelli 24 secondi. La console è collegabile al tabellone mediante il cavo seriale compreso nella fornitura.

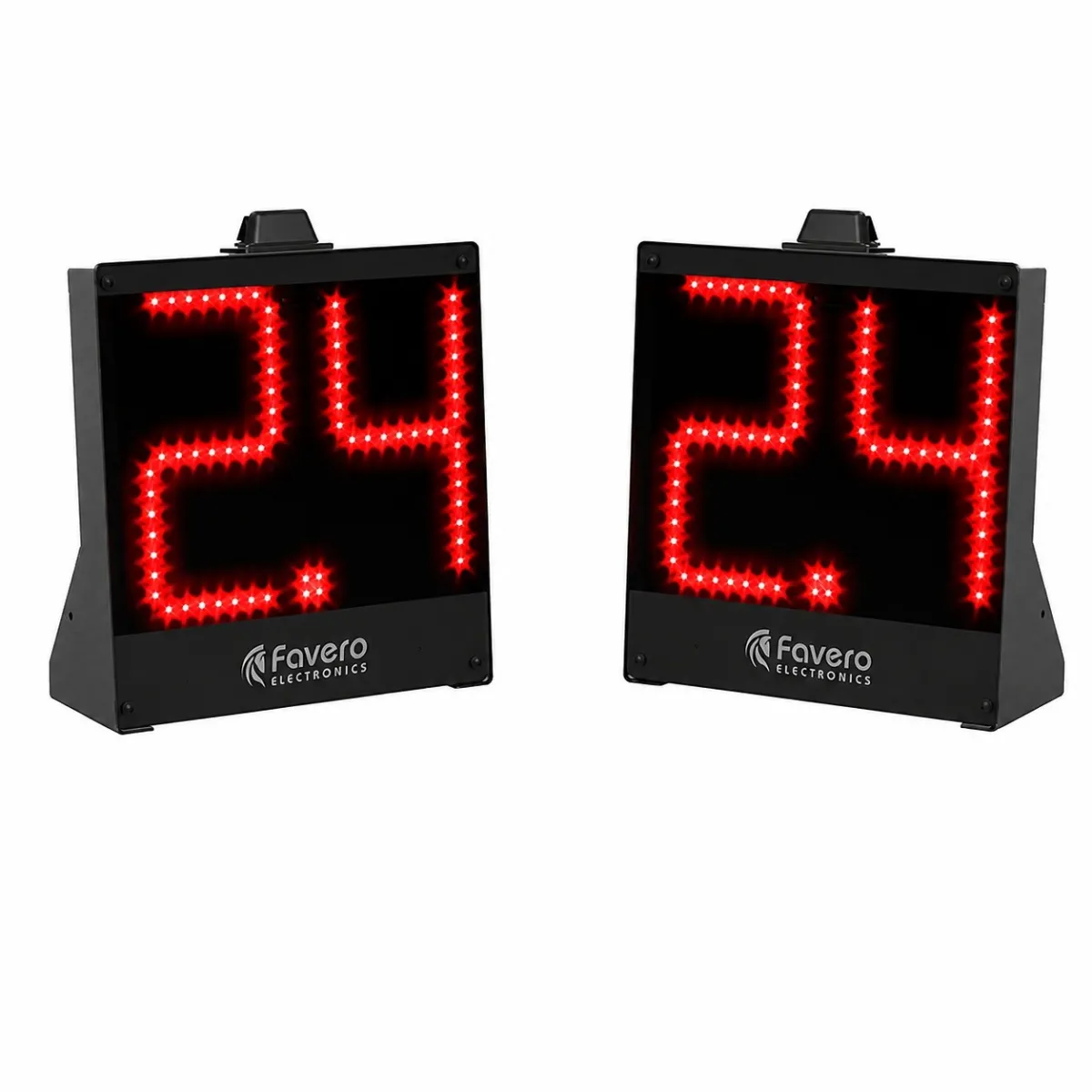

Pannelli wireless 24 secondi compresi

La configurazione comprende i pannelli elettronici wireless per il conteggio dei 24 secondi nella pallacanestro. I pannelli possono essere configurati anche per visualizzare il conteggio dei 30 secondi nella pallanuoto.

Le cifre luminose sono alte 20 cm e risultano leggibili fino a circa 70 metri, con un angolo di visibilità di 150°. Una luce rossa segnala lo scadere del tempo.

Durante gli ultimi 5 secondi di possesso nella modalità pallacanestro vengono visualizzati anche i decimi di secondo, come previsto dal regolamento FIBA.

Batteria ricaricabile e collegamento radio

Ogni pannello 24 secondi è alimentato da una batteria interna ricaricabile con un’autonomia superiore a 25 ore. Il funzionamento a batteria e la trasmissione radio consentono di posizionare i pannelli a pavimento senza utilizzare cavi per l’alimentazione o per la comunicazione dei dati.

La ricarica avviene tramite connessione Micro USB. I pannelli 24 secondi vengono comandati direttamente attraverso la console touchscreen compresa con il tabellone.

Cronometro e segnali acustici

Il cronometro può essere configurato con conteggio progressivo o alla rovescia e consente di gestire i tempi di gioco e gli intervalli. Durante l’ultimo minuto può visualizzare i decimi di secondo; a console scollegata il tabellone può mostrare l’ora.

L’avvisatore acustico principale emette un segnale di 120 dB a 1 metro, attivabile manualmente o automaticamente allo scadere del tempo. La durata e l’intensità del suono possono essere regolate attraverso la console.

I pannelli 24 secondi dispongono di un proprio avvisatore acustico con una pressione sonora di 105 dB a 1 metro.

Struttura resistente ai colpi di palla

Il contenitore è realizzato in alluminio verniciato a polvere, con pannello frontale in policarbonato antiriflesso. La struttura è resistente ai colpi di palla secondo le norme DIN 18032-3 e UNI 9554:1989 e non richiede una protezione frontale supplementare.

I componenti interni sono accessibili dalla parte anteriore per agevolare gli interventi di manutenzione. Le cifre utilizzano LED SMD ad ampio angolo di visione, con una durata tipica dichiarata di 100.000 ore.

Anche i pannelli 24 secondi sono resistenti ai colpi di palla secondo la norma DIN 18032-3 e alle cadute da un’altezza di un metro secondo la norma EN 62368-1.

Installazione del tabellone

Il tabellone è destinato all’impiego in ambienti interni e viene installato a parete. La struttura modulare ne facilita trasporto e montaggio, mentre staffe e tasselli per il fissaggio sono compresi nella fornitura. I pannelli 24 secondi possono essere posizionati direttamente a pavimento.

Dotazione compresa

La fornitura comprende il tabellone segnapunti elettronico H30N omologato FIBA livello 2, la console touchscreen da 7 pollici, l’alimentatore della console, il cavo seriale per il collegamento, il cavo di alimentazione del tabellone, le staffe con tasselli per il fissaggio a parete e i pannelli wireless 24 secondi.

Dati tecnici del tabellone H30N

Scorri lateralmente per vedere le specifiche complete.

Dati tecnici dei pannelli 24 secondi

Scorri lateralmente per vedere le specifiche complete.
