Tabellone elettronico H25N FIBA con pannelli falli e 24 secondi

Sistema segnapunti H25N completo per palestre e palazzetti

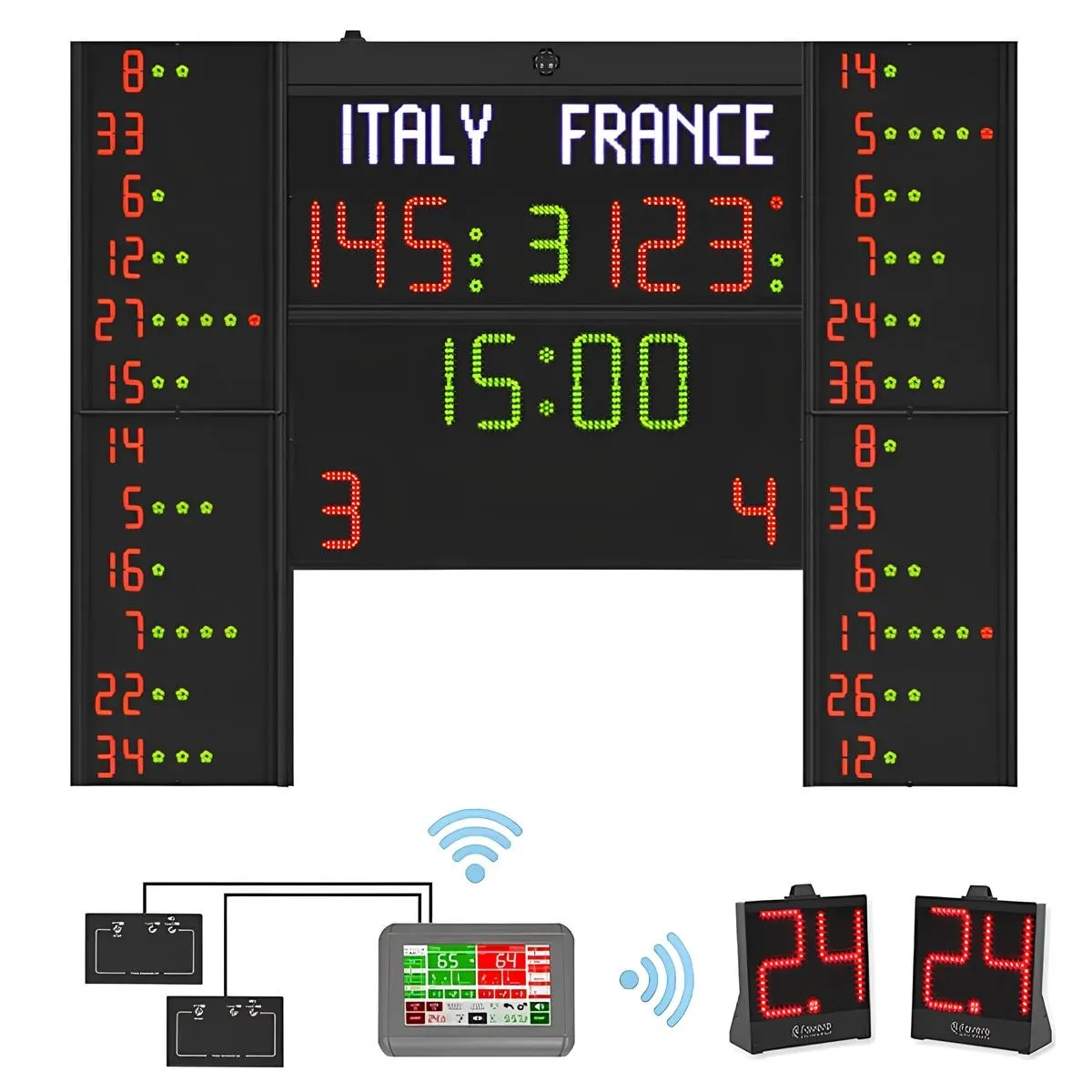

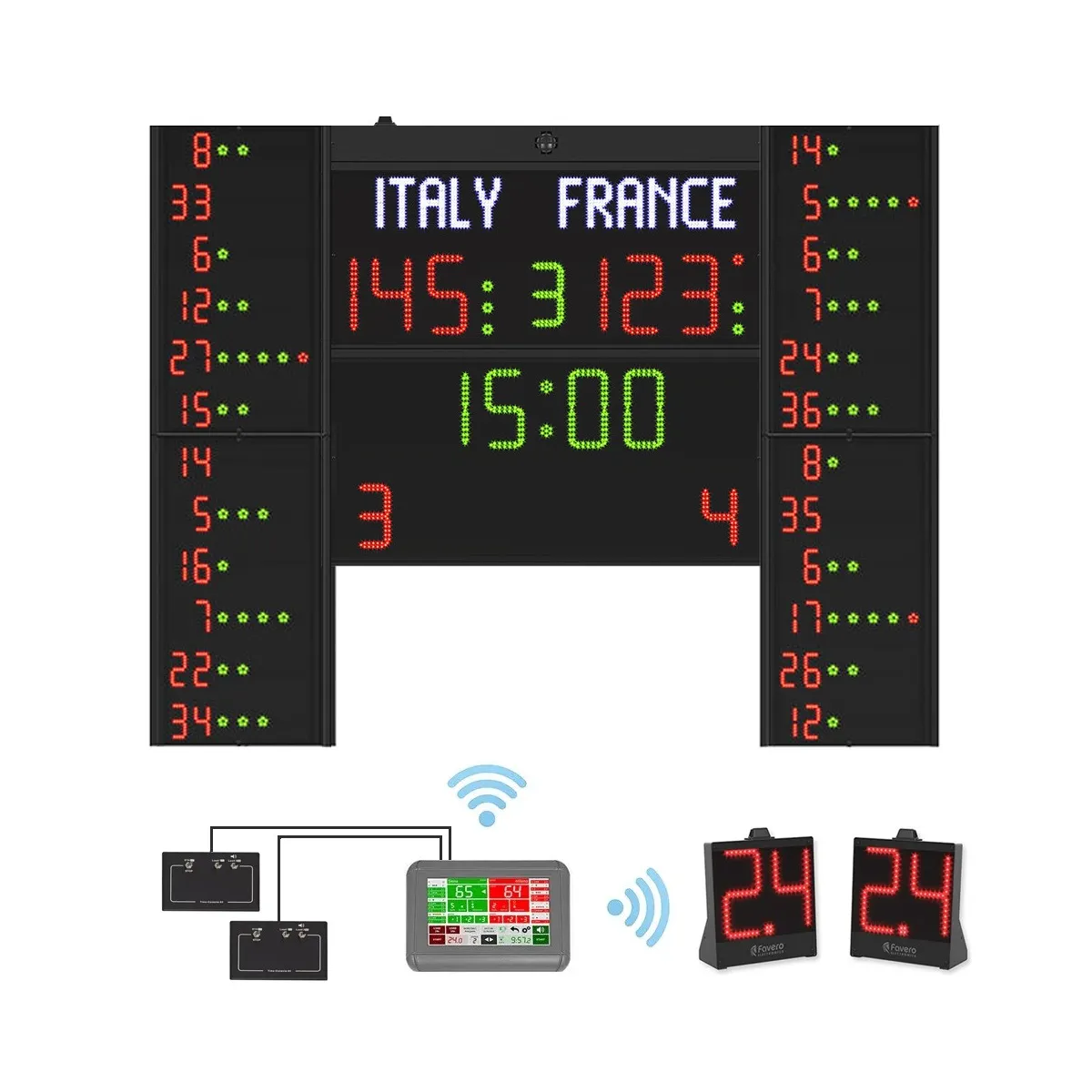

Sistema elettronico completo per la gestione delle competizioni di pallacanestro e degli altri sport di squadra. La configurazione comprende il tabellone centrale H25N, i pannelli statistici laterali, i pannelli wireless 24 secondi, la console touchscreen principale e una console supplementare dedicata al cronometrista o all’operatore dei 24 secondi.

Il tabellone centrale è omologato FIBA livello 2 e permette di visualizzare nomi delle squadre, punteggi, cronometro, periodo, timeout, possesso, falli di squadra e tempi di penalità.

Nomi delle squadre programmabili

Il tabellone dispone di due aree dedicate ai nomi delle squadre, programmabili fino a 6 caratteri per squadra.

I nomi vengono impostati mediante la console touchscreen compresa nella fornitura e visualizzati direttamente sopra le rispettive informazioni di gara.

Cifre H25 leggibili fino a 110 metri

I punteggi delle squadre e il cronometro vengono mostrati con cifre luminose alte 25 cm, leggibili fino a una distanza indicativa di 110 metri.

Il periodo, i falli di squadra, i set vinti e i tempi di penalità utilizzano cifre alte 20 cm, leggibili fino a circa 90 metri. L’angolo di visibilità di 150° consente una lettura chiara da differenti posizioni dell’impianto sportivo.

Falli di squadra e tempi di penalità

Il tabellone centrale visualizza i punteggi da 0 a 199, il cronometro da 00:00 a 99:59, il periodo, i timeout e gli indicatori di possesso, servizio o turno.

Le sezioni dedicate possono mostrare i falli di squadra o i set vinti da 0 a 99. Nelle discipline che prevedono esclusioni temporanee, le stesse aree possono visualizzare i tempi di penalità da 0:00 a 9:59.

Pannelli statistici per 12 giocatori

Ai lati del tabellone centrale sono installati due pannelli statistici per 12 giocatori per squadra. Ogni pannello permette di visualizzare il numero di maglia e i falli o le penalità individuali degli atleti.

Il numero del giocatore è programmabile da 0 a 99 e viene mostrato con cifre alte 10 cm. I falli o le penalità sono segnalati mediante quattro indicatori luminosi verdi e un indicatore rosso per ciascun giocatore.

I pannelli statistici sono indicati per pallacanestro, pallavolo, calcio a 5 e altre discipline nelle quali è necessario mostrare le informazioni individuali degli atleti.

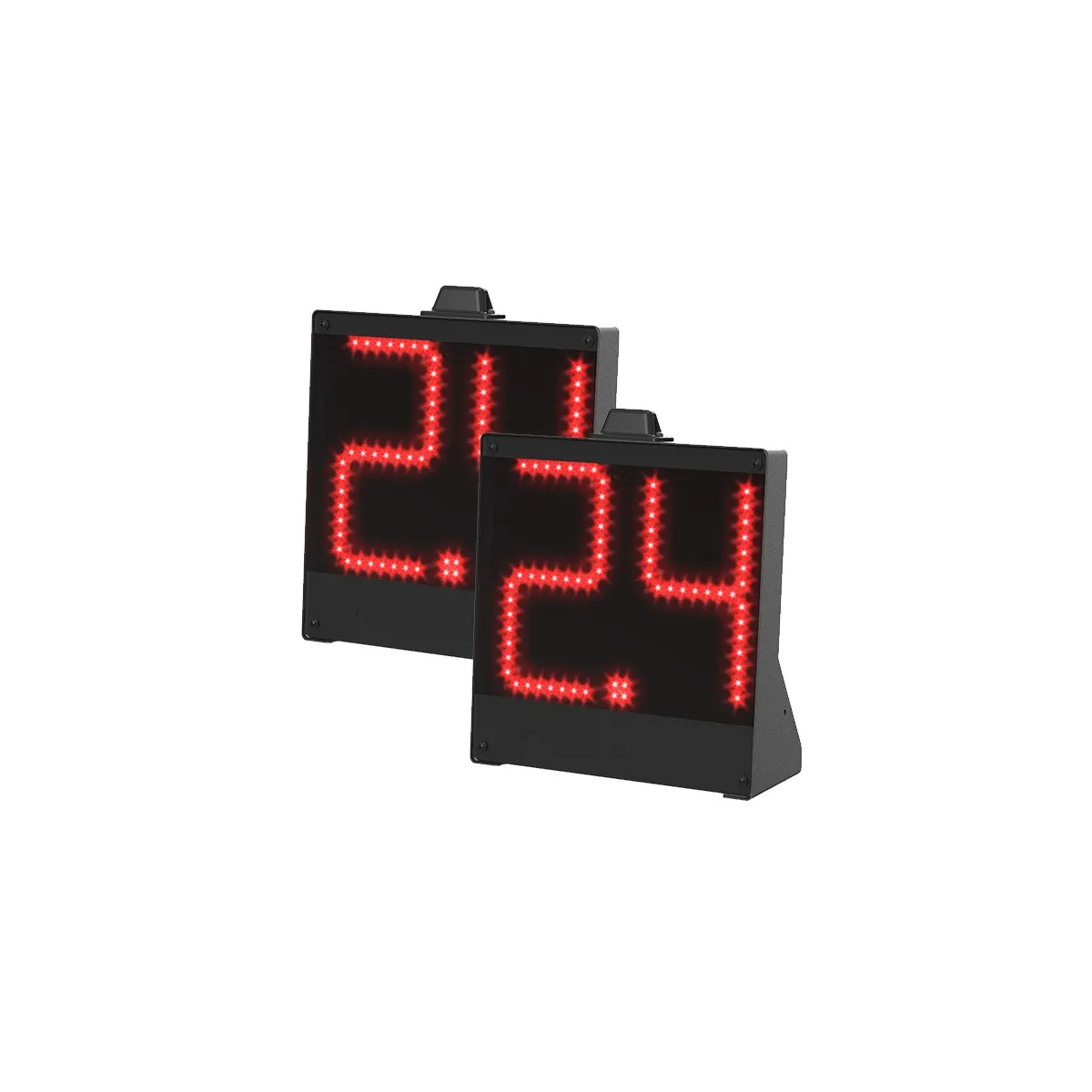

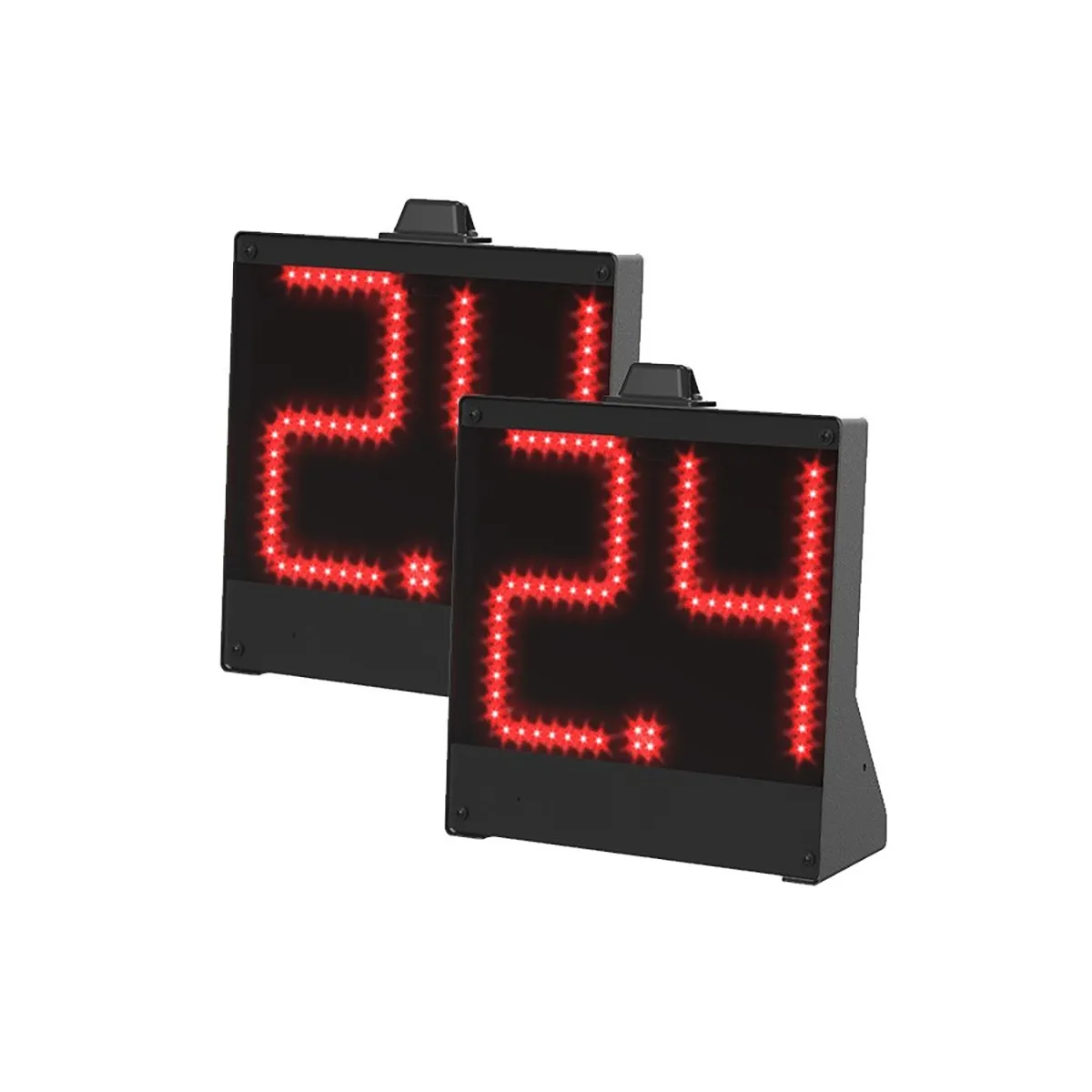

Pannelli wireless 24 secondi compresi

La configurazione comprende i pannelli elettronici wireless per il conteggio dei 24 secondi nella pallacanestro. Possono essere configurati anche per visualizzare il conteggio dei 30 secondi nella pallanuoto.

Le cifre luminose sono alte 20 cm e risultano leggibili fino a circa 70 metri, con un angolo di visibilità di 150°. Una luce rossa segnala lo scadere del tempo.

Durante gli ultimi 5 secondi di possesso nella modalità pallacanestro vengono visualizzati anche i decimi di secondo, come previsto dal regolamento FIBA.

Batteria ricaricabile e trasmissione radio

Ogni pannello 24 secondi dispone di una batteria interna ricaricabile con un’autonomia superiore a 25 ore. Il funzionamento a batteria e la comunicazione radio permettono di posizionare i pannelli a pavimento senza utilizzare cavi per la trasmissione dei dati.

La ricarica avviene tramite connessione Micro USB. I pannelli possono essere alimentati anche direttamente mediante un caricabatterie USB da 2 A.

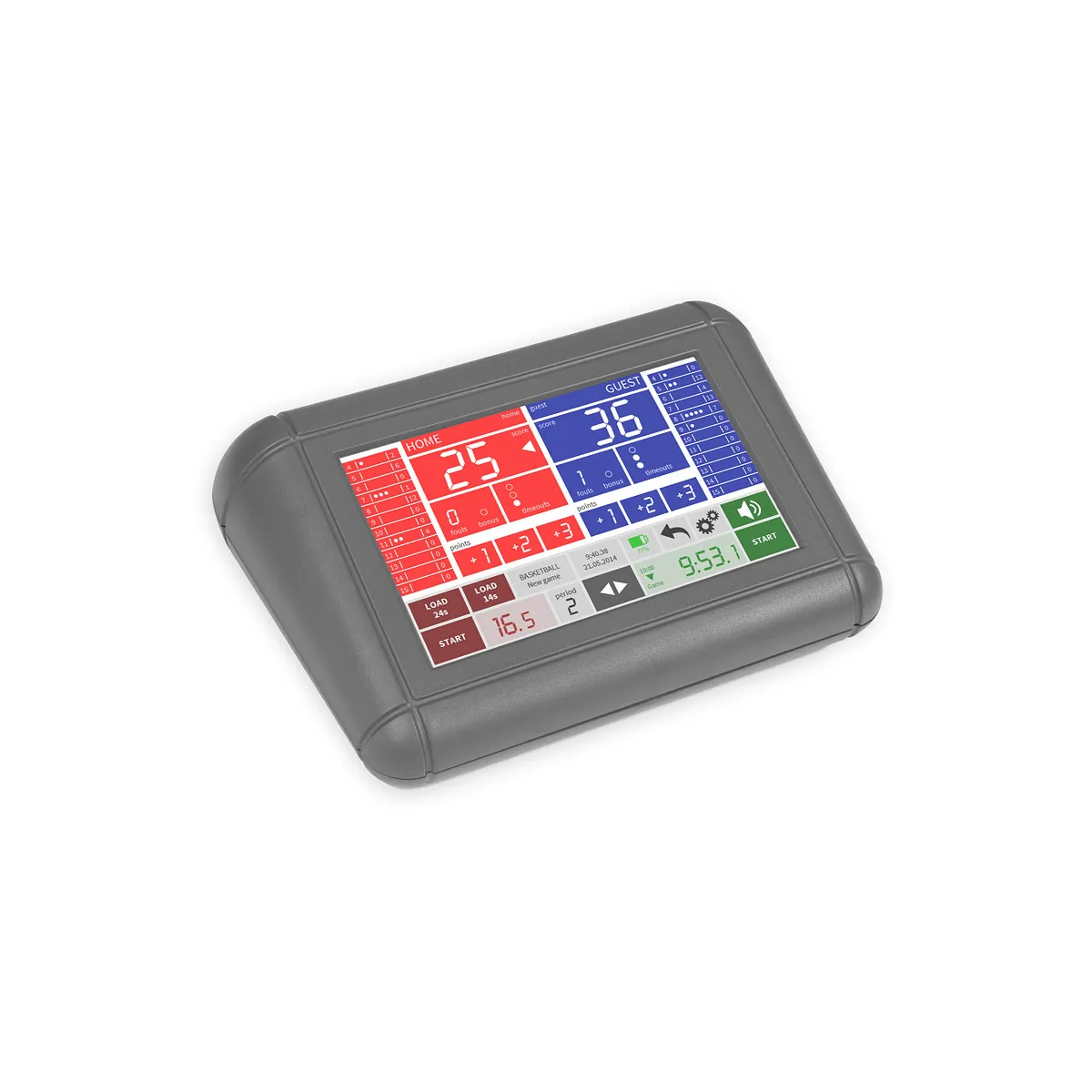

Console touchscreen wireless compresa

La console principale è dotata di schermo touchscreen a colori da 7 pollici e batteria al litio ricaricabile, con un’autonomia tipica di circa 14 ore.

L’interfaccia multilingua consente di gestire nomi delle squadre, punteggi, cronometro, periodo, timeout, falli, tempi di penalità, dati individuali dei giocatori e pannelli 24 secondi.

La comunicazione avviene via radio sulla frequenza di 2,4 GHz con tecnologia FHSS. La console può essere collegata al tabellone anche via cavo; il cavo per la trasmissione dei dati non è fornito.

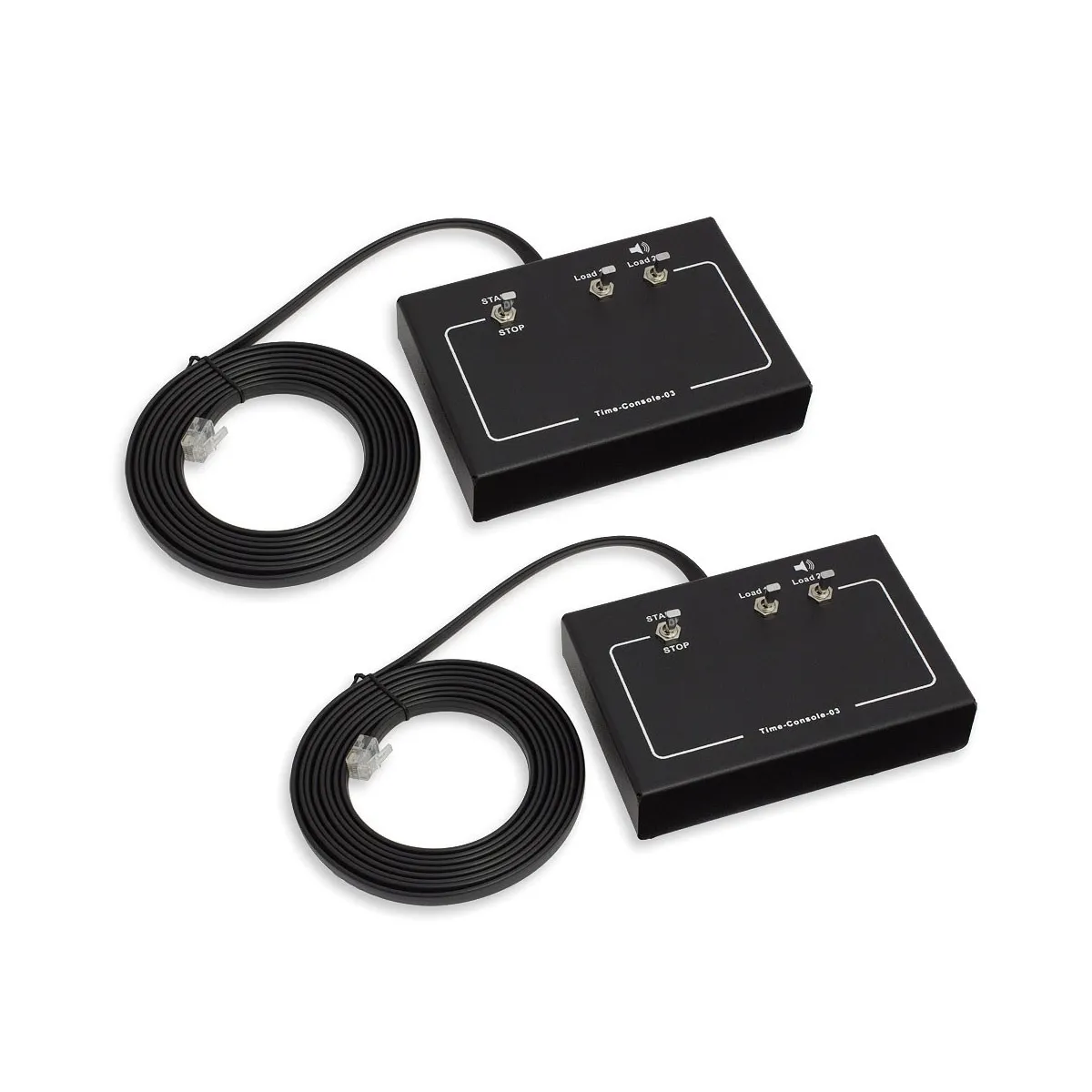

Console supplementare per i 24 secondi

La fornitura comprende anche una console supplementare per il cronometrista o per l’operatore dei 24/14/30 secondi, da utilizzare in abbinamento alla console touchscreen principale.

La console supplementare dispone di tre pratiche levette di comando per gestire il cronometro o il tempo di possesso. In questo modo l’operatore dei 24 secondi può lavorare separatamente da quello incaricato del tabellone segnapunti.

È fornita con un cavo lungo 2 metri per il collegamento alla console principale. Le sue dimensioni sono 12 × 8,2 × 2,5 cm.

Segnali acustici

L’avvisatore acustico del tabellone centrale emette un segnale di 120 dB a 1 metro, attivabile manualmente o automaticamente allo scadere del tempo.

I pannelli 24 secondi sono dotati di un proprio avvisatore acustico, con una pressione sonora di 105 dB a 1 metro.

Struttura resistente ai colpi di palla

Il tabellone centrale e i pannelli statistici presentano una struttura in alluminio verniciato a polvere con parte frontale in policarbonato antiriflesso. Sono resistenti ai colpi di palla secondo le norme DIN 18032-3 e UNI 9554:1989.

Anche i pannelli 24 secondi sono resistenti ai colpi di palla secondo la norma DIN 18032-3 e alle cadute da un’altezza di un metro secondo la norma EN 62368-1.

Dotazione compresa

La fornitura comprende il tabellone centrale H25N omologato FIBA livello 2, la coppia di pannelli statistici laterali per 12 giocatori per squadra, i pannelli wireless 24 secondi, la console touchscreen wireless da 7 pollici, la console supplementare con tre levette, il relativo cavo di collegamento da 2 metri, l’alimentatore della console principale, il cavo di alimentazione del tabellone e le staffe per il fissaggio a parete.

I caricabatterie dei pannelli 24 secondi e altri accessori non sono compresi.

Dati tecnici del tabellone centrale H25N

Dati tecnici dei pannelli statistici

Dati tecnici dei pannelli 24 secondi

Dati tecnici della console supplementare
