Impianto basket oleodinamico FIBA Livello 1 sbalzo 330 cm

Impianto basket oleodinamico omologato FIBA

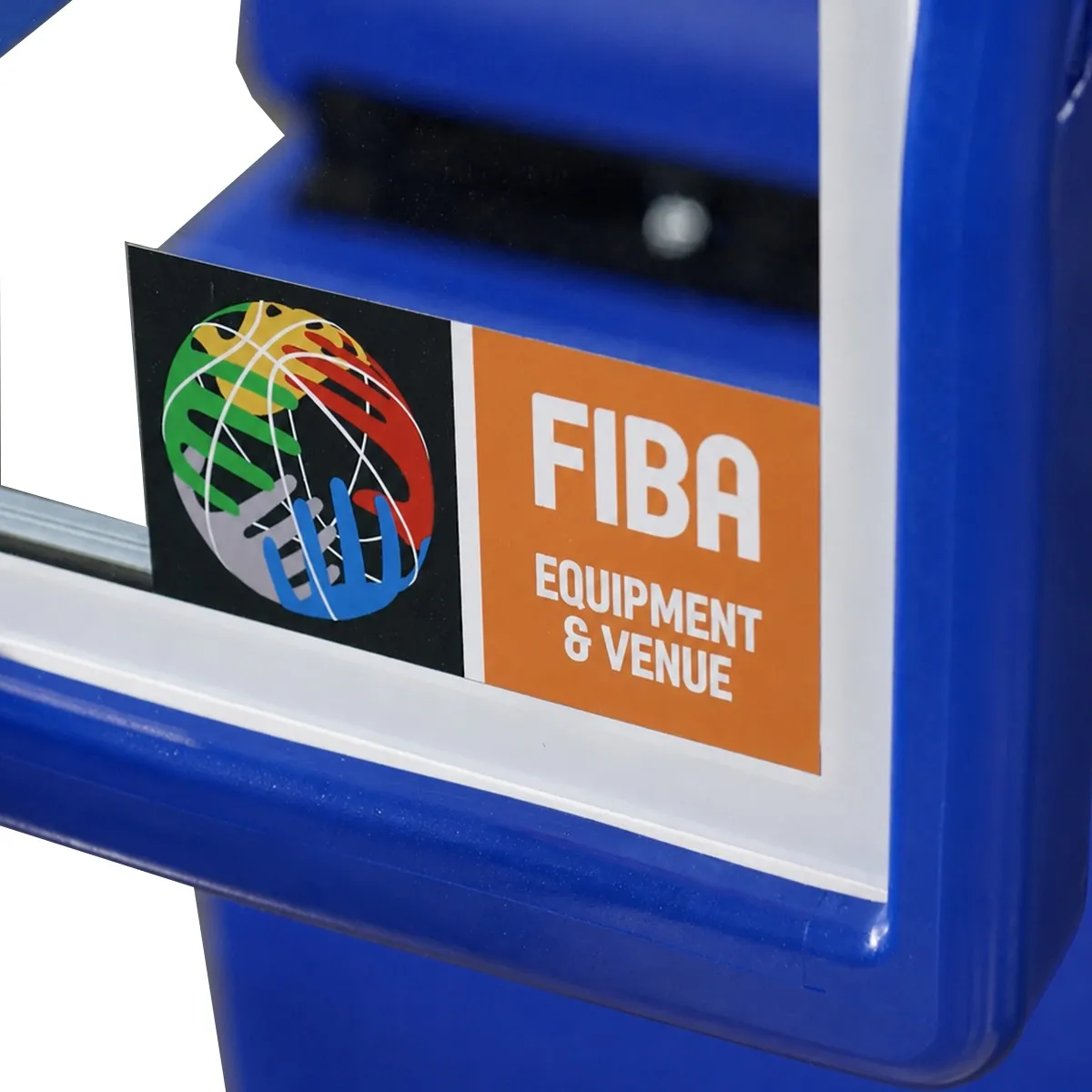

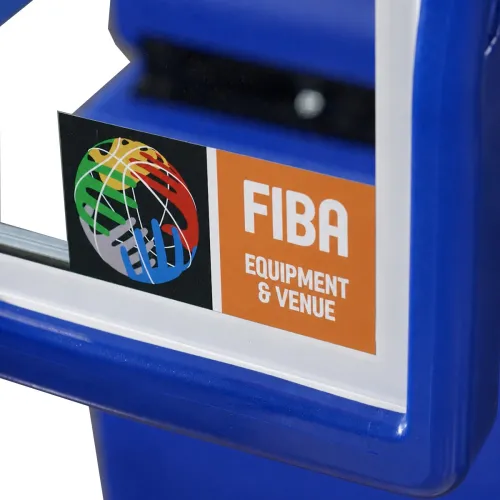

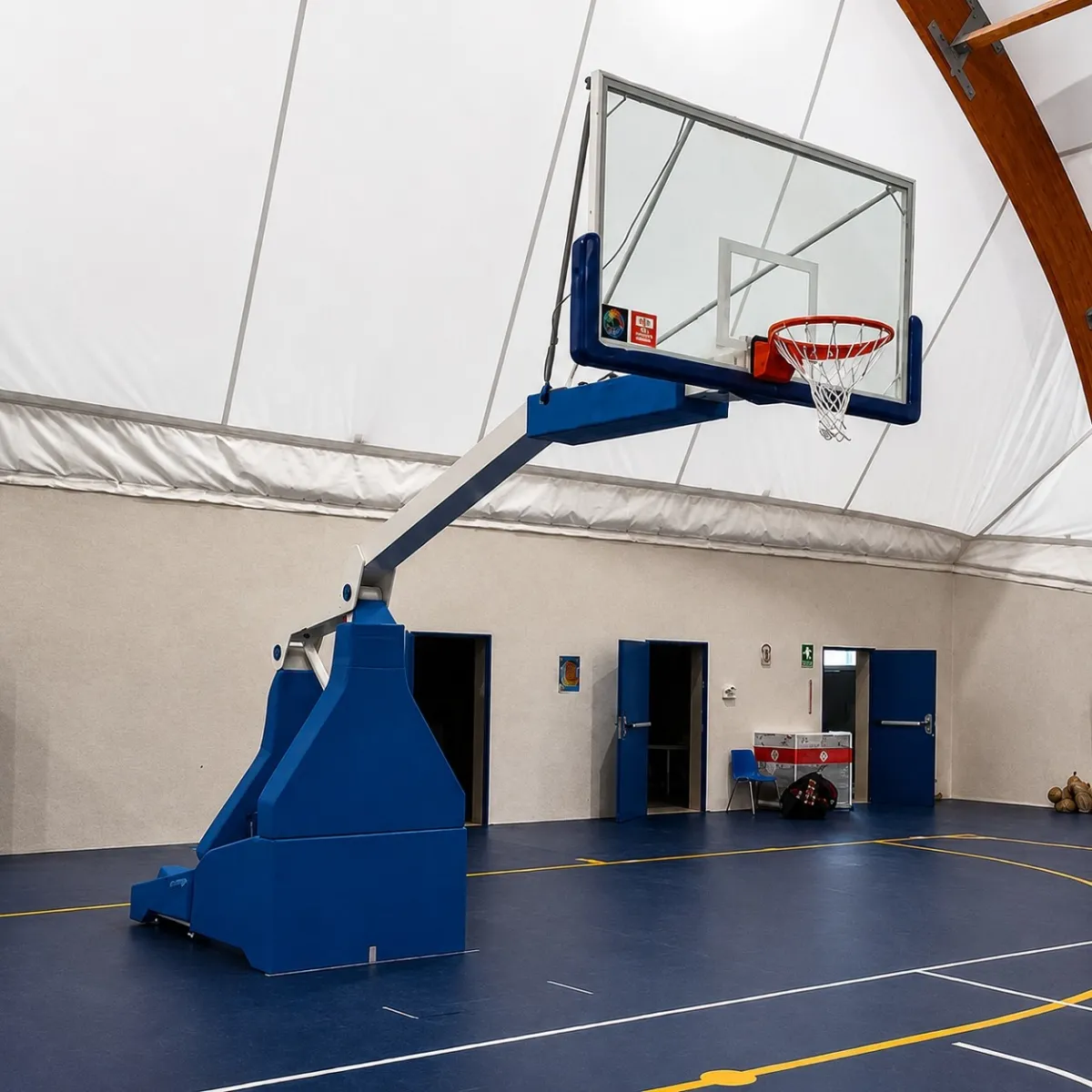

Impianto basket oleodinamico con sbalzo di 330 cm, progettato per l’allestimento di palazzetti e strutture destinate alle competizioni. È omologato FIBA Livello 1 e testato secondo la norma UNI EN 1270.

Il prodotto è disponibile in un’unica scheda con possibilità di scegliere tra funzionamento manuale oppure elettrico. Le due versioni condividono la stessa struttura, la medesima dotazione e le stesse caratteristiche dimensionali; cambia esclusivamente il sistema utilizzato per sollevare e abbassare l’impianto.

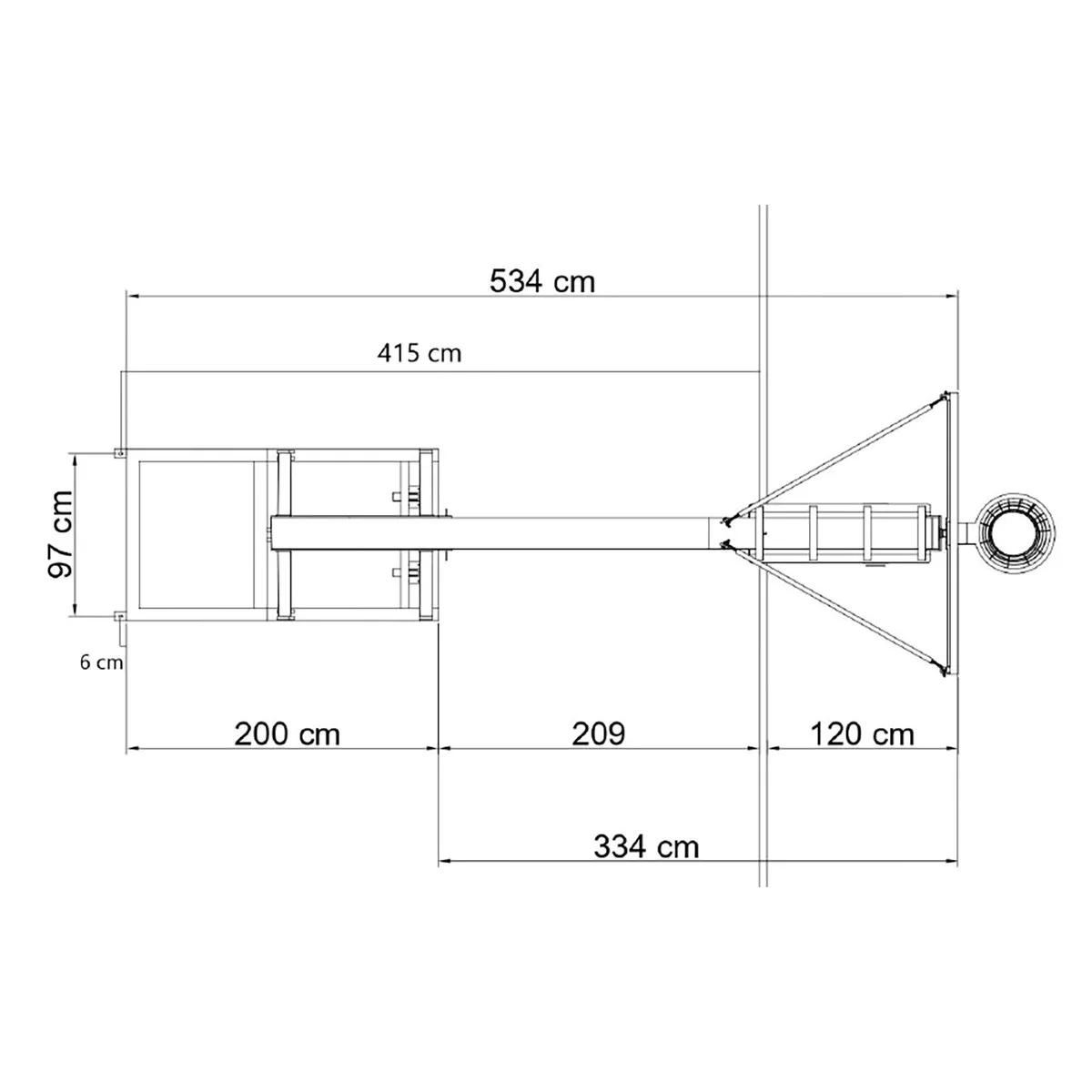

Struttura rinforzata e sbalzo di 330 cm

La base è realizzata in tubolare di acciaio con sezione di 120 × 80 mm e misura 200 × 110 cm. I montanti verticali anteriori e posteriori sono costruiti in tubolare 180 × 80 mm e opportunamente controventati, mentre il montante che sostiene il tabellone presenta una sezione di 200 × 150 mm.

Le parti mobili della struttura sono incernierate e assemblate mediante perni inferiori di diametro 20 mm e perni superiori di diametro 25 mm, completi di ghiere esterne in acciaio. La zavorra è compresa e il peso complessivo del singolo traliccio è di circa 1.400 kg.

Tabellone, canestro e protezioni compresi

L’impianto viene fornito completo di tabellone in cristallo temperato dello spessore di 12 mm, dotato di pellicola di sicurezza, e di canestro reclinabile a molle conforme alle norme e ai regolamenti di gioco.

Le protezioni anteriori e posteriori sono realizzate in gomma ad alta densità dello spessore di 10 cm e rivestite in PVC lavabile. La dotazione comprende inoltre la protezione del palo monotubolare, estesa per una profondità di 120 cm dal retro del tabellone, e le protezioni sotto canestro.

Movimentazione dell’impianto

Per agevolare gli spostamenti, la struttura è dotata di due ruote anteriori girevoli di diametro 200 mm e di due rulli fissi posteriori di tipo traspallet.

Per il corretto inserimento e posizionamento all’interno della palestra è necessario disporre di uno spazio utile di 480 cm dalla linea di fondo del campo.

Versione manuale o elettrica

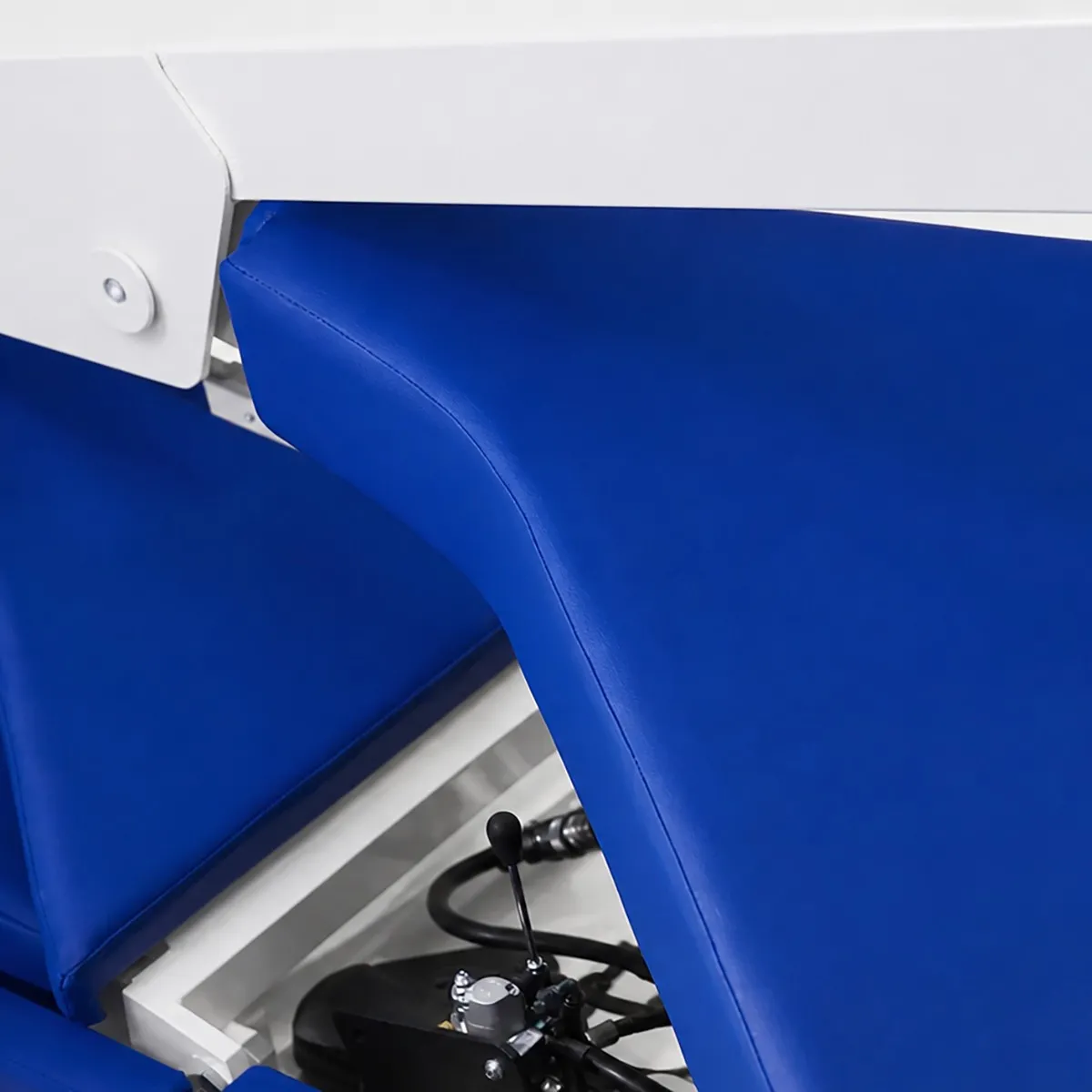

Nella versione manuale, il sistema idraulico di sollevamento e abbassamento utilizza un pistone di diametro 70 mm con stelo da 35 mm, una pompa manuale con serbatoio in alluminio e un’asta di comando asportabile. La valvola di non ritorno è montata direttamente sul pistone.

Nella versione elettrica, il movimento viene gestito da una centralina elettrica collegata a un pistone idraulico di diametro 70 mm con stelo da 35 mm. Il sistema comprende una valvola di non ritorno, un serbatoio da 7 litri e un distributore idraulico per comandare le operazioni di salita e discesa.
